TANK TAD6SN10G体验报告

TANK TAD6S4N10G是一个众筹项目，发起于 TANK TAD6S4N10G N100/305全铝机箱6SATA+4NVME M.2+双万兆机械固态混合高速存储NAS 预告 ，得益于众多爱好者的支持，项目成功启动，众多NAS爱好者好评如潮。在热心的陈老板的帮助下，我也是非常有幸能够体验到这样子的一款近乎完善的 N100 硬件NAS产品。

颜值

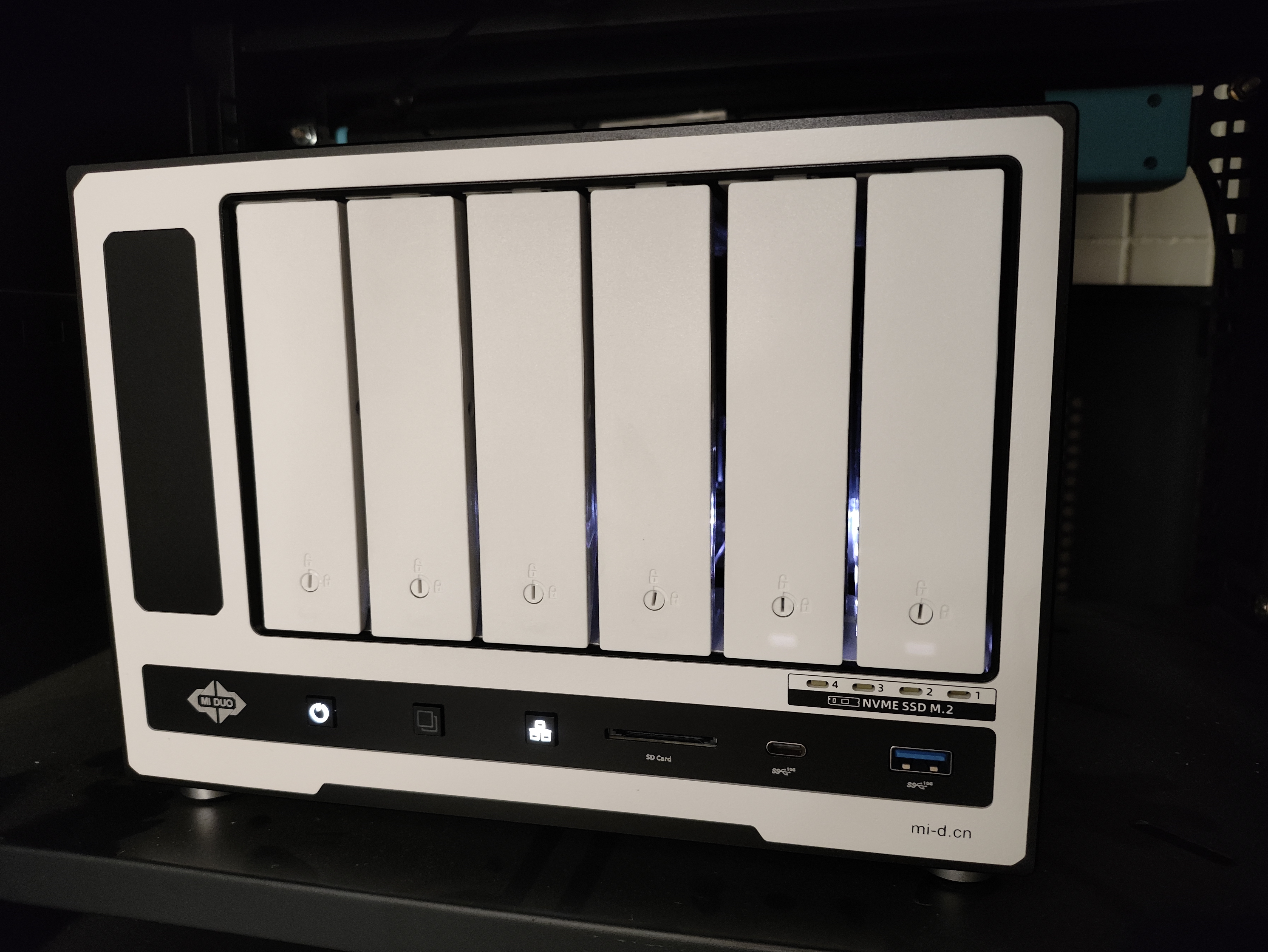

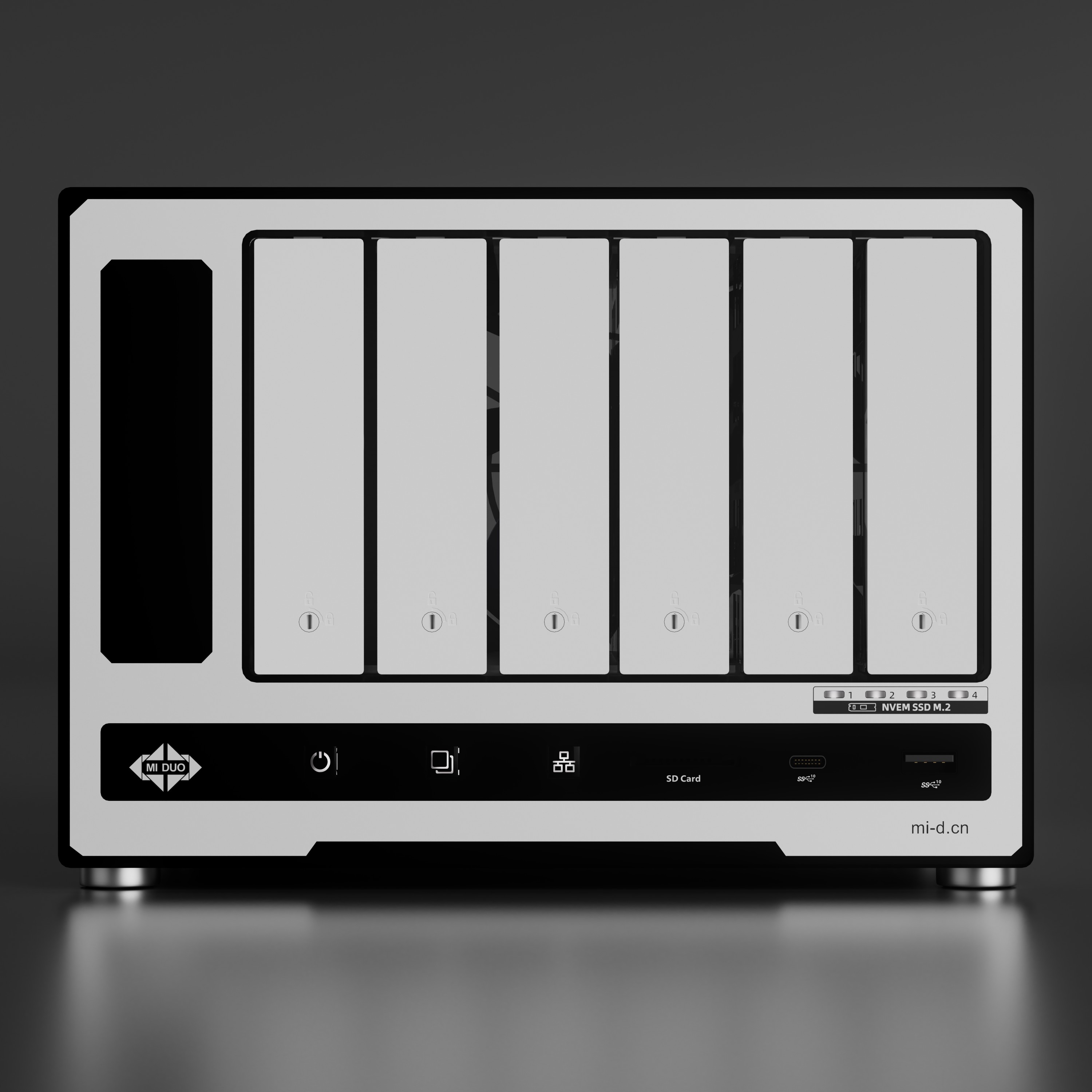

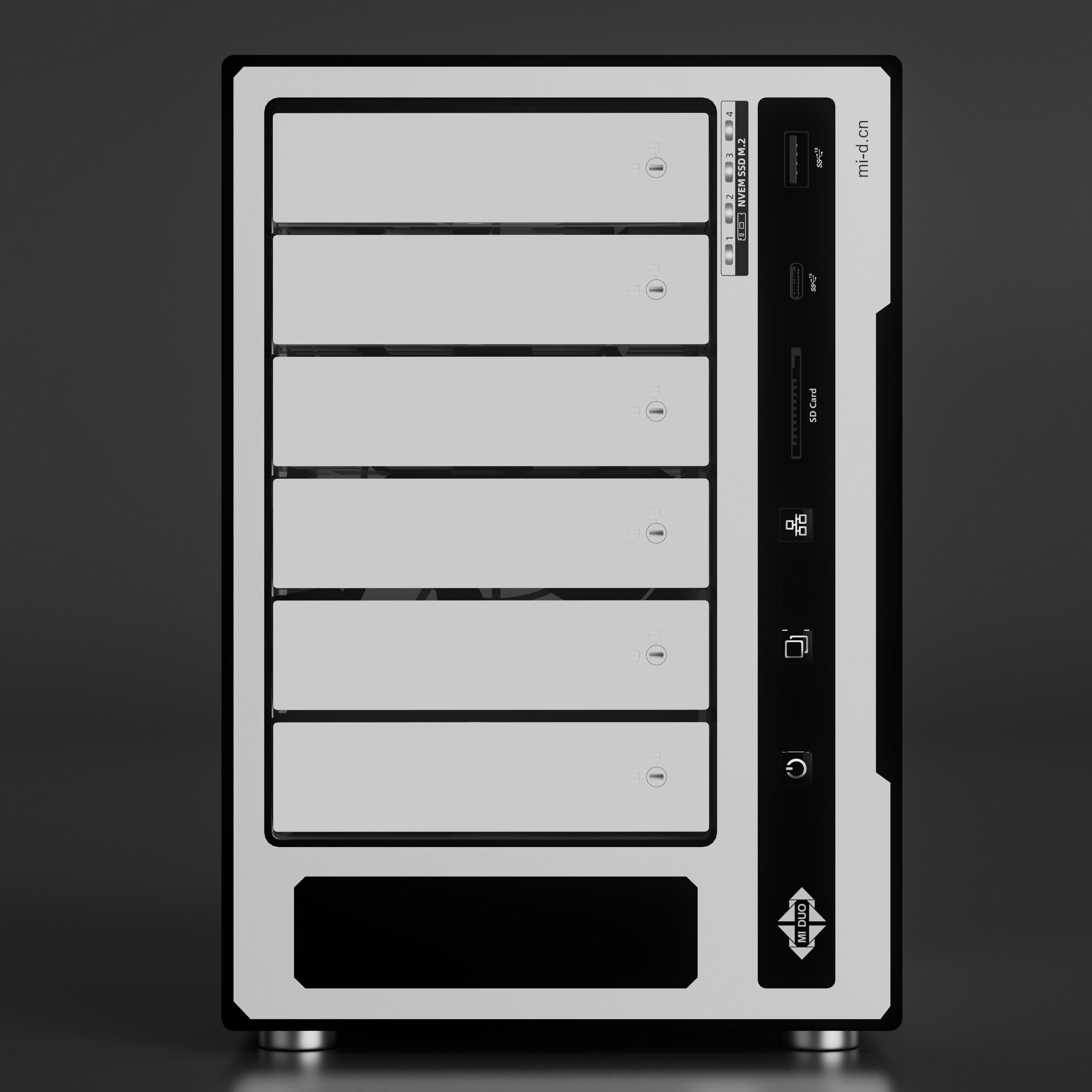

他这个渲染图是真好看，实际上实物比这更好看。

配置

这款产品配置非常均衡，做到了N100下最好的扩展性，并且还提供了真企业级的电源和万兆网卡！

• 6个SATA口（接口PCIe 3.0x2）
• 4个NVME口（每个PCIe 3.0x1）
• 一个Intel I226 2.5G网口

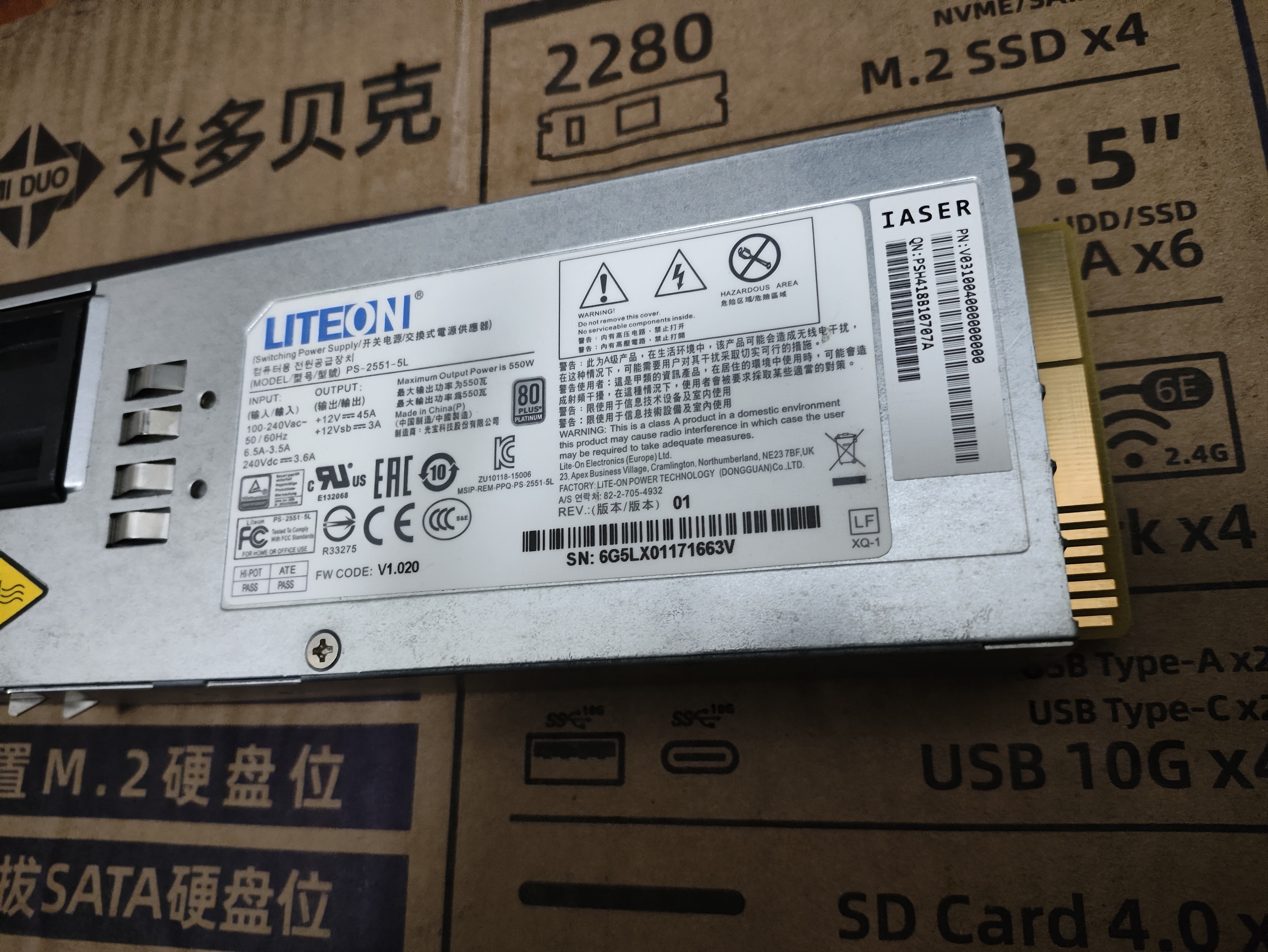

• 真企业级白金电源！

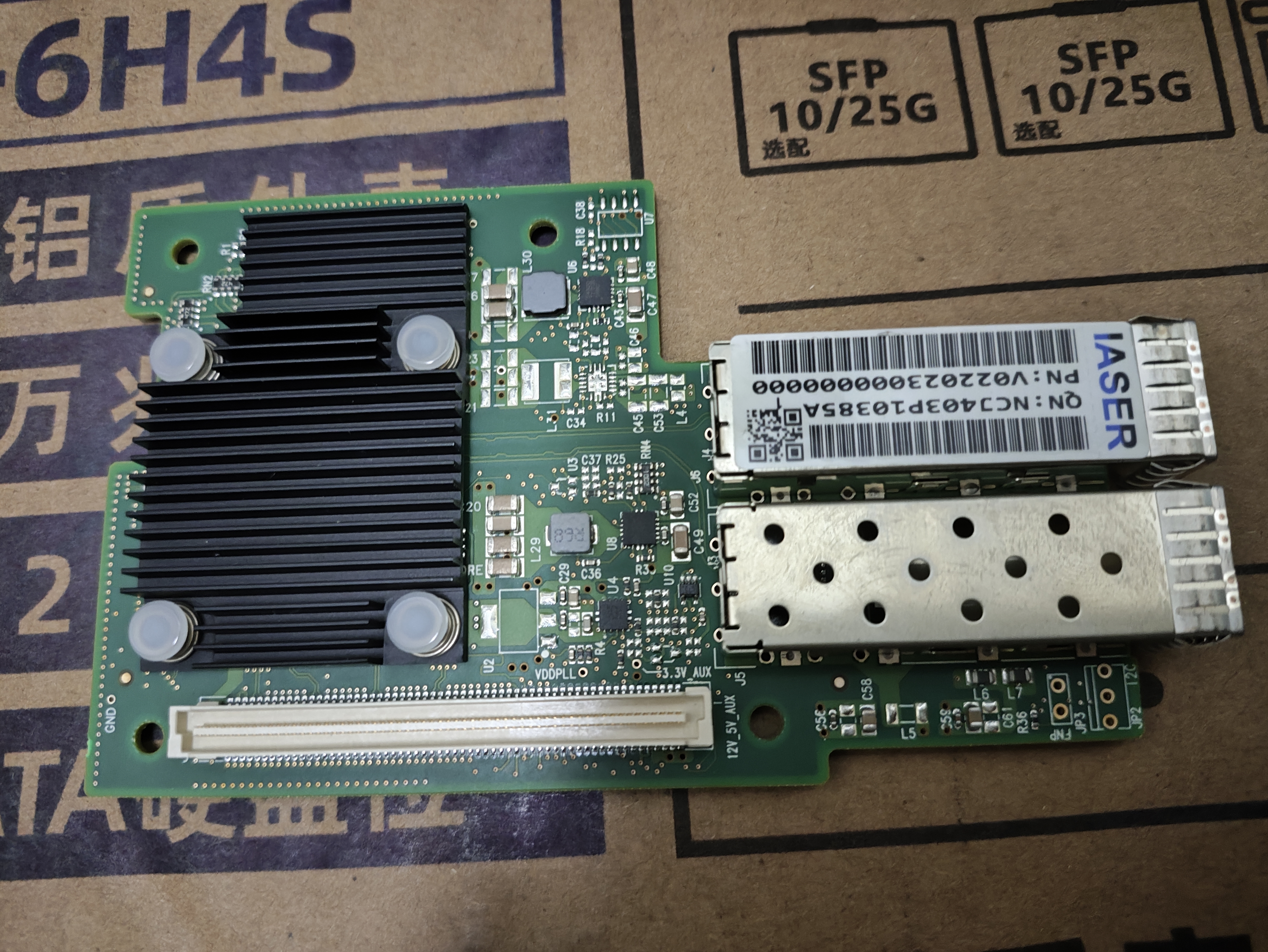

• 真企业级万兆网卡！两个10/25G网口（接口PCIe 3.0x2）

• wifi：口留给用户了，小众需求也照顾到了

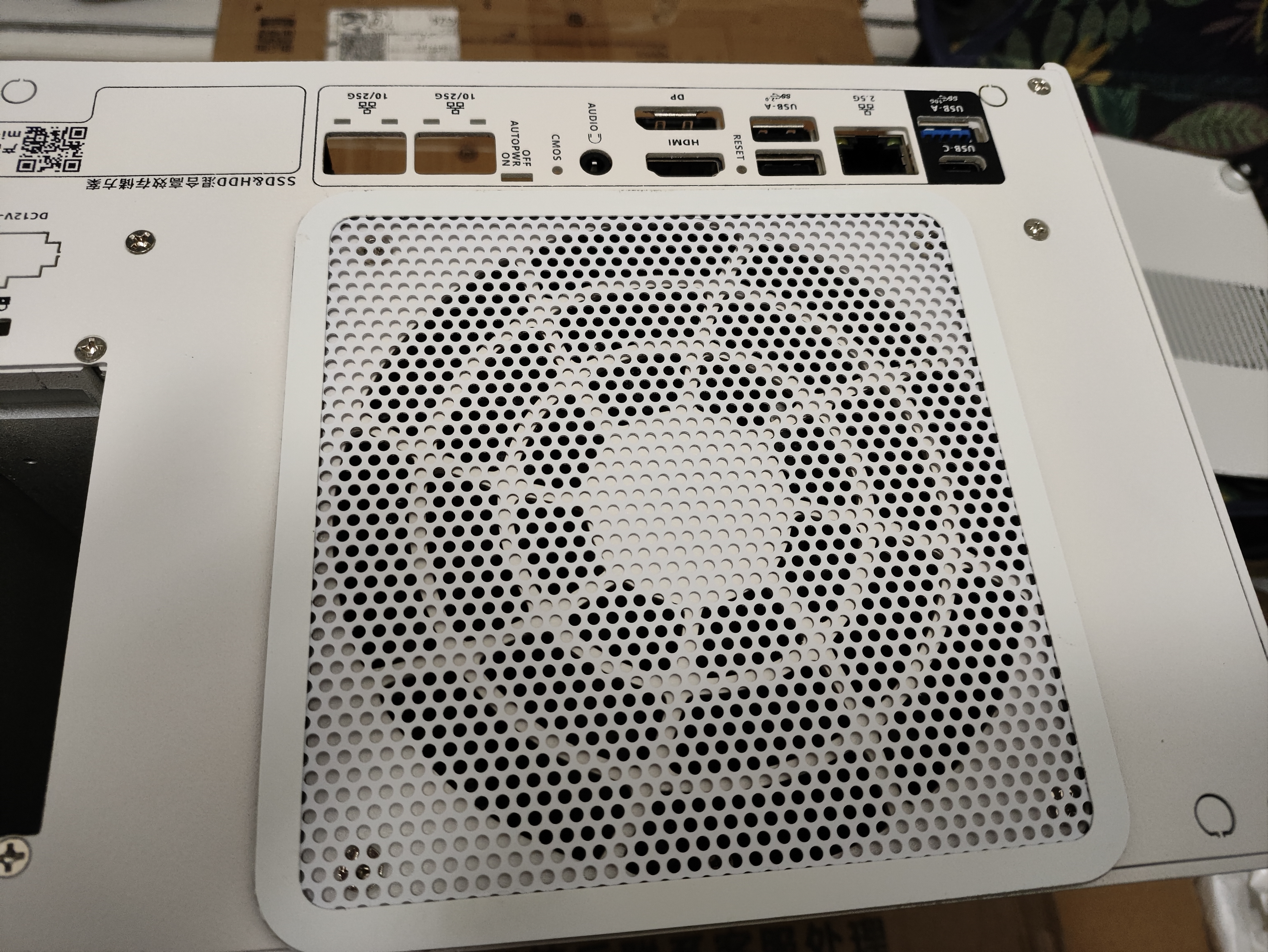

• 标配散热防尘网（看样子可以防住猫毛了）

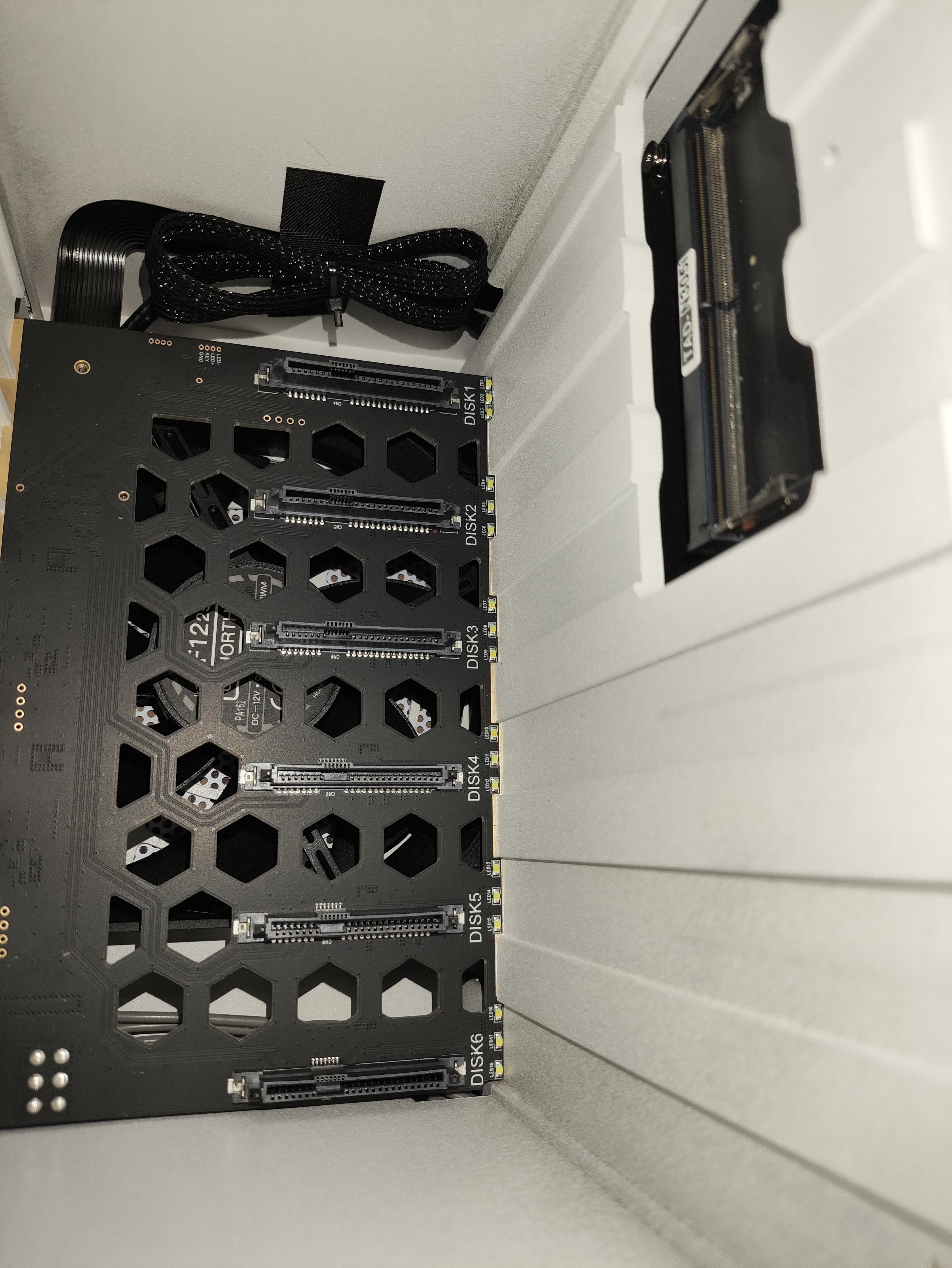

• 铝厚度也是首次见到这么厚的，特别是硬盘笼，强度很有保障

BIOS

BIOS是玩家群体非常重视的一部分，我们玩机的过程中也会发现某些一线厂家主板有着炫酷的配置界面；也有些工控主板的BUG，迟迟得不到厂家的修复，这里我们将厂家能力和意愿归为下面几类：

1. 公版出厂BIOS用到死，一版也不会给你更新。
2. 公版BIOS界面，会针对玩家关注的问题做出修复和更新。
3. 定制BIOS界面，会根据玩家关注的问题做出修复和更新。

因为NAS是一个比较小众的需求，整个生命周期也不会出货多少，所以定制BIOS GUI费力不讨好，导致没有厂家愿意在这里投入。更何况绝大部分厂家为了节省成本都是基于公版出厂BIOS用到死，别想着给你更新修复BUG。但**TANK TAD6S4N10G**这里会为玩家关注的问题做出修复和更新，足见诚意。

BIOS设置

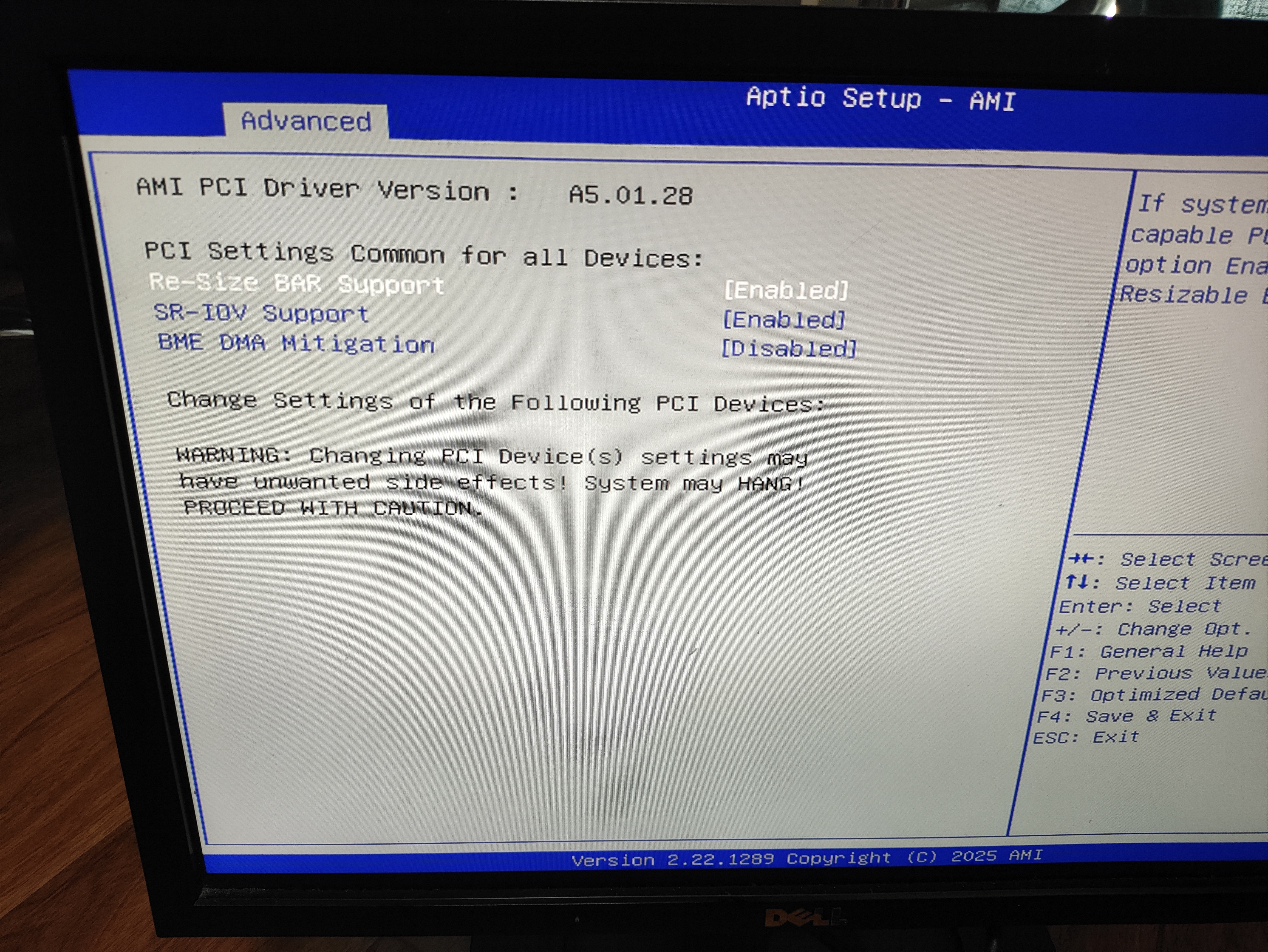

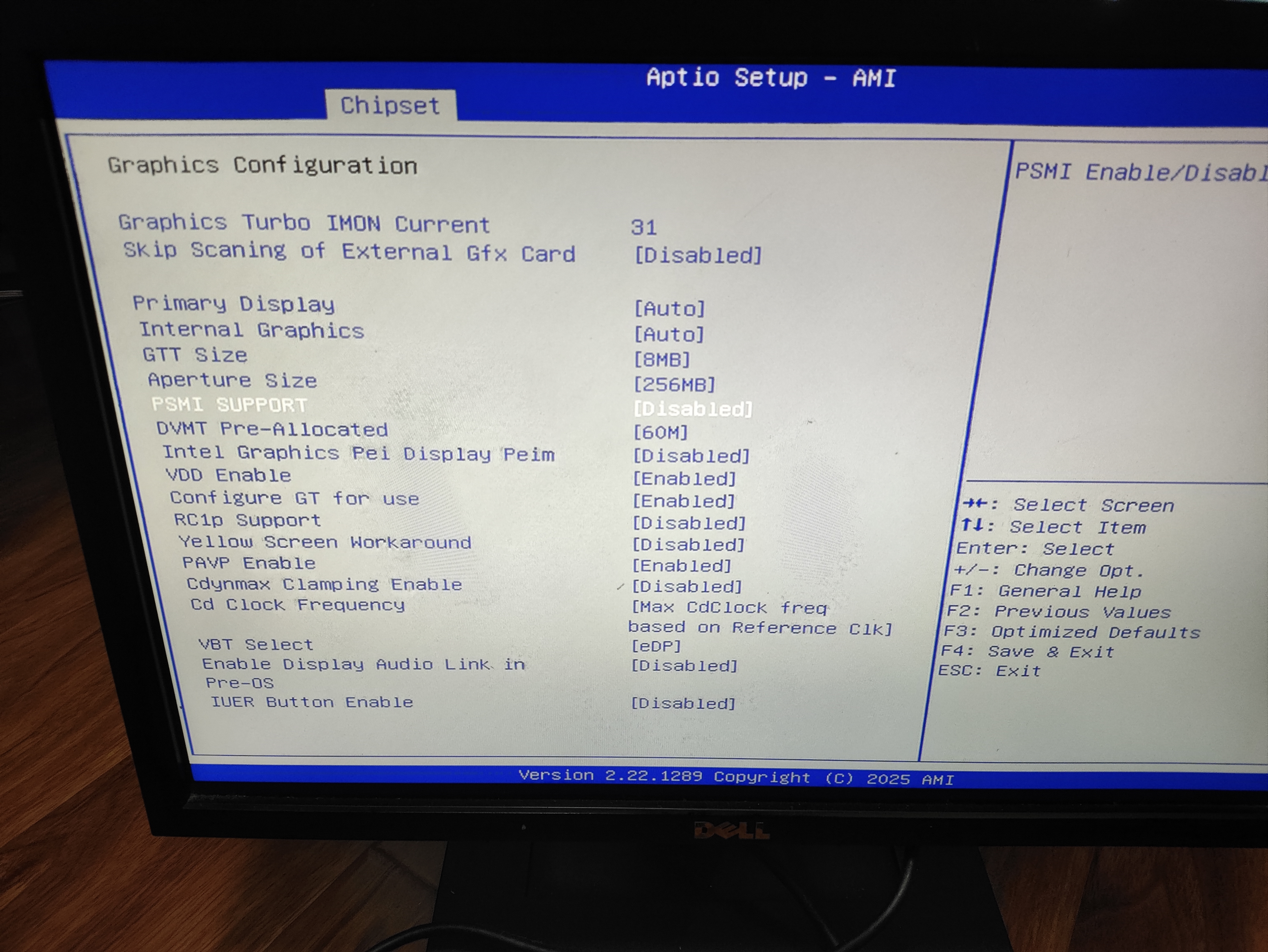

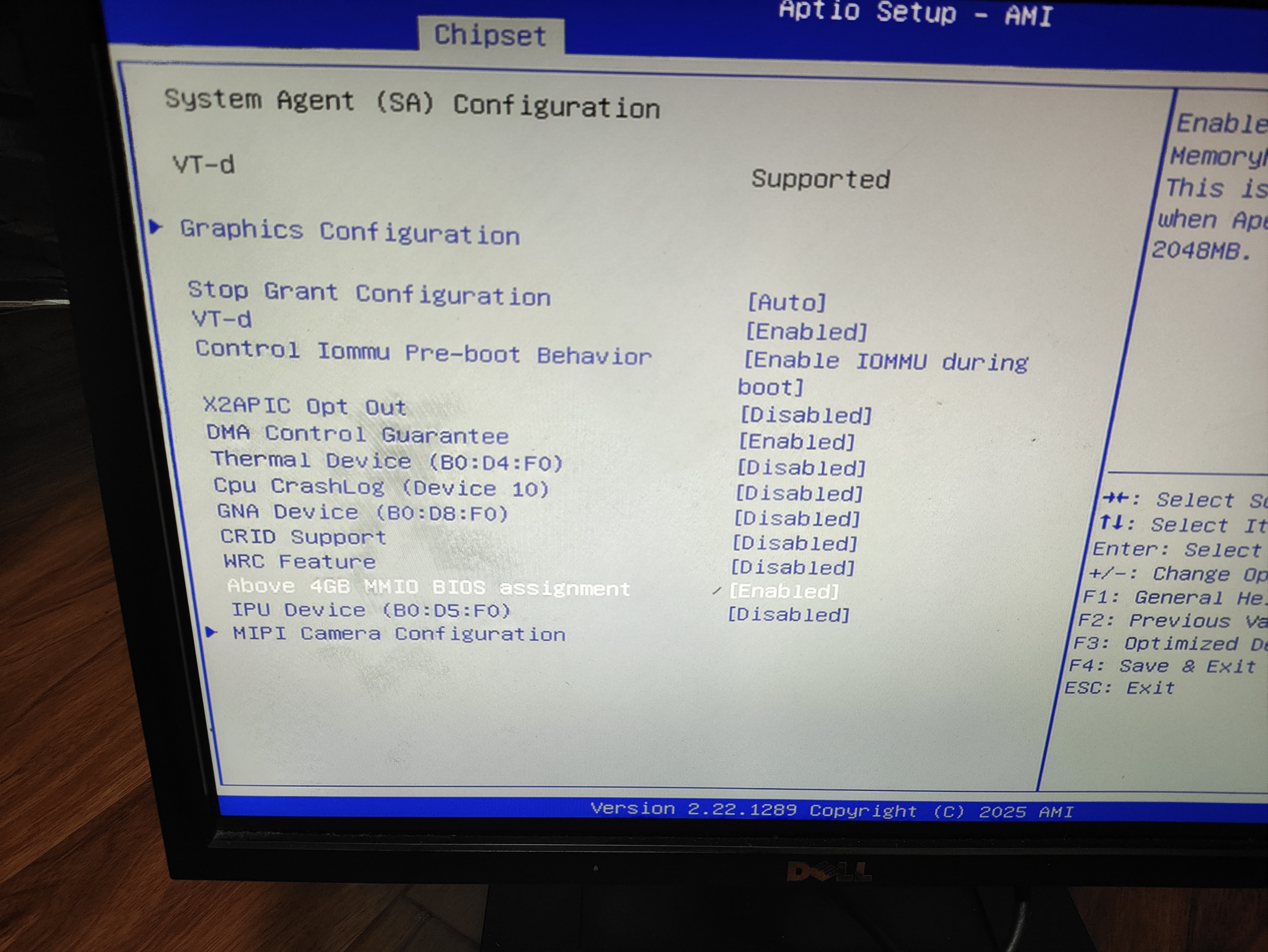

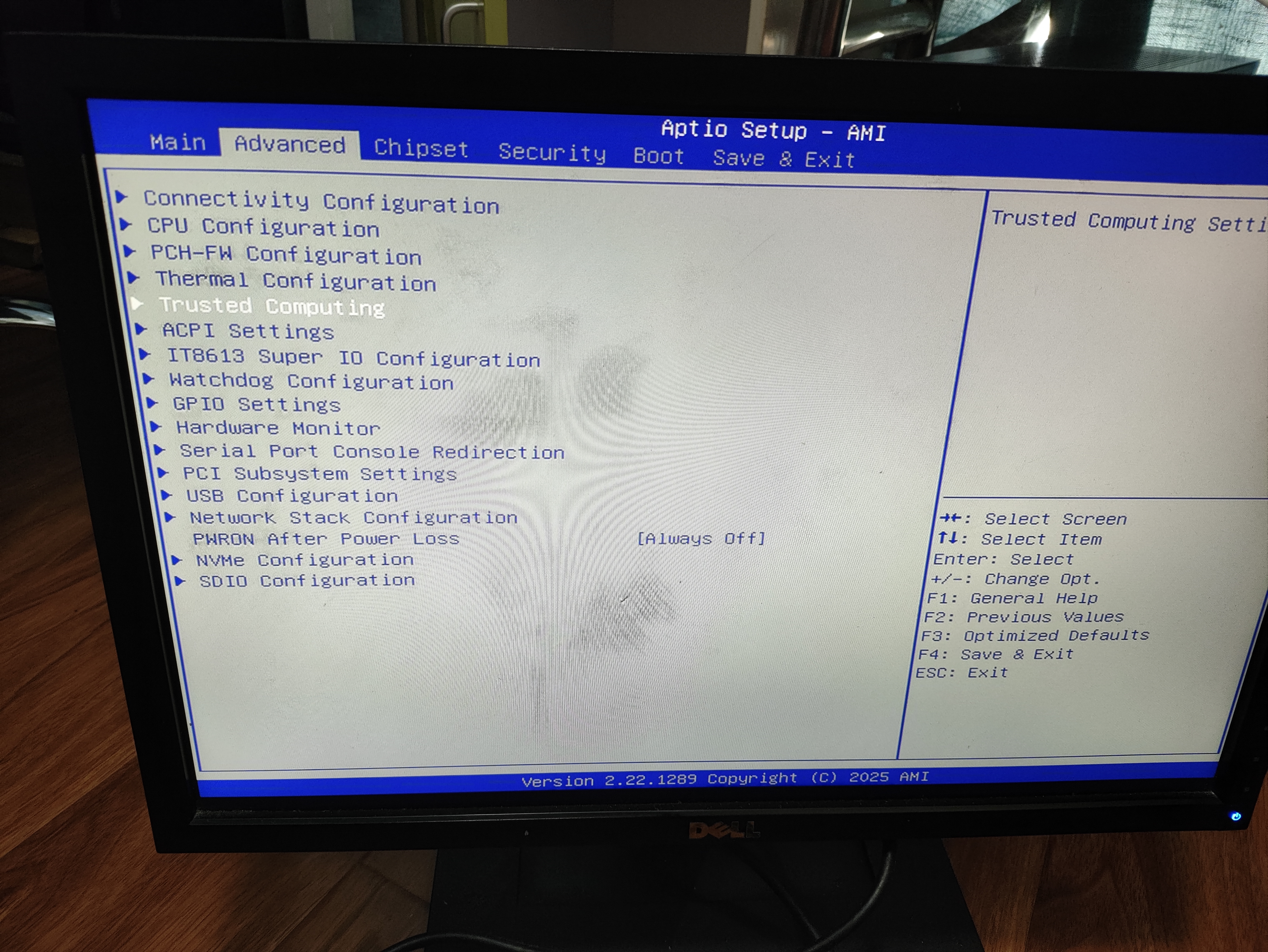

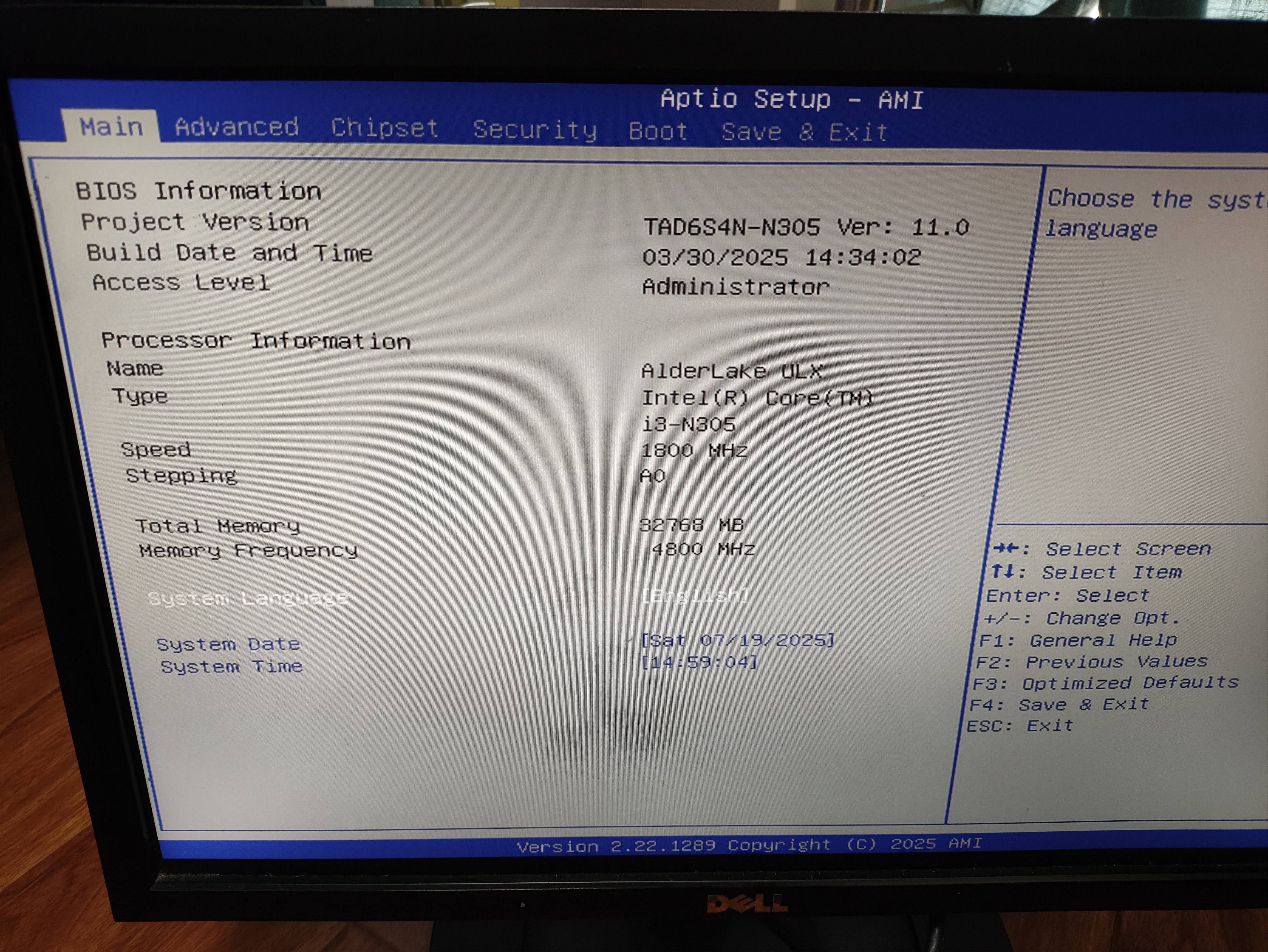

BIOS本身给的选项超多，基本能开放都开放了，下面是一些BIOS实拍图片(请忽略我这垃圾屏幕)：

进入了几个选项后发现，BIOS配置上很为玩家着想，大部分在其他主板上需要玩家主动勾选的一些虚拟化、直通、折腾的选项，这里都默认勾上了。

我这里是初版的3/30号的BIOS，自3/30号后，BIOS还更新了几版，可以根据后面文档手动进行更新，下面是更新日志：

---

日期：2025-07-08

1. BIOS中增加后置三个USB-A接口关机时供电开关，默认不供电。BIOS设置路径Advanced/USB Power

注意：前置USB是强制任何时代都供电，后置USB-C口只有开机时供电，主板内部的USB-A只有开机时供电（如果需要USB取待机5V电压请在5VSB插针中取电）

日期：2025-06-03

1. PCIE开放更多设置功能（CX4网卡的SR-IOV可以顺利开启）
2. 适配按键的GPIO参数
3. 默认开启板载2.5G网卡远程唤醒功能

日期：2025_03_30

1. 显示SR-IOV开关 /Advanced/PCI Subsystem Settings/内
2. 显示IOMMU开关/Chipset/System Agent （SA） Configuration/

---

相关链接

BIOS更新可参考：TANK TAD6S4N10G N系列N00/150/305主板BIOS更新

BIOS更新方法见：TAD6S4N系列主板刷BIOS教程

系统软件

TANK TAD6S4N10G兼容了市面上几乎所有的系统，包括：

• ESXi 6.7/8.0：下载地址
• 群晖：提供了定制版的引导，更多的针对性适配 TAD6S4N10G-物理机专用群晖引导
• Windows：高速WinPE装机U盘配套软件
• UNRAID：开心包 下载地址
• PVE：直接使用PVE官方下载的即可
• TrueNAS：官网下载
• 威联通：暂定
• 飞牛：官网下载

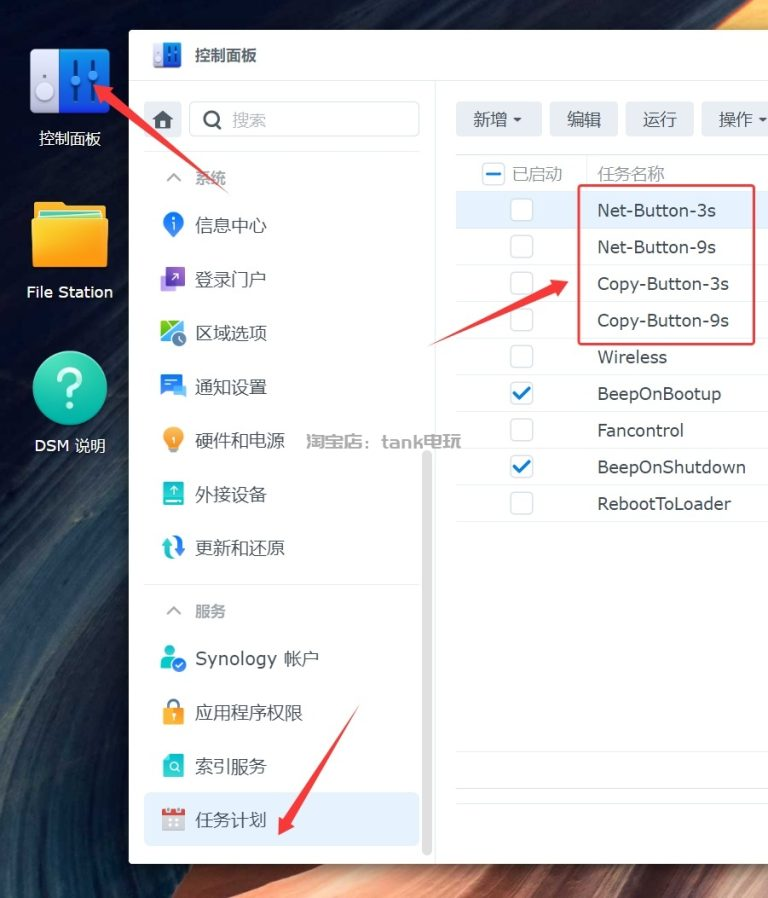

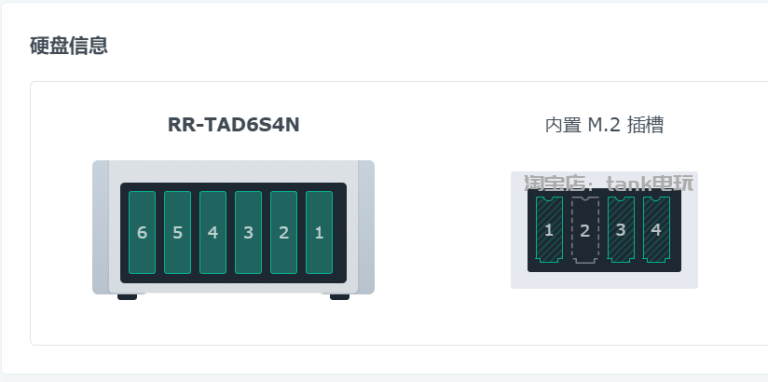

如果是N100配置，可直接选择群晖或者飞牛， 群晖则是由劳模和tank专门适配过的，在硬盘信息、前置面板按键、背面按键和风扇策略等都进行了适配，具体可见 TAD6S4N10G-物理机专用群晖引导

更多信息可见：TANK TAD6S4N10G N00/N305 电子说明书

配置性能

CPU性能

TAD6S4N10G 有多种CPU可提供选择，其SPEC参考地址如下：

• N305 SPEC 参考地址
• N150 SPEC 参考地址
• N100 SPEC 参考地址

Intel在推出N100和N305的产品的时，有下面两点在玩家中存在很大争议，

1. PCIe数量太少

2. 内存单通道

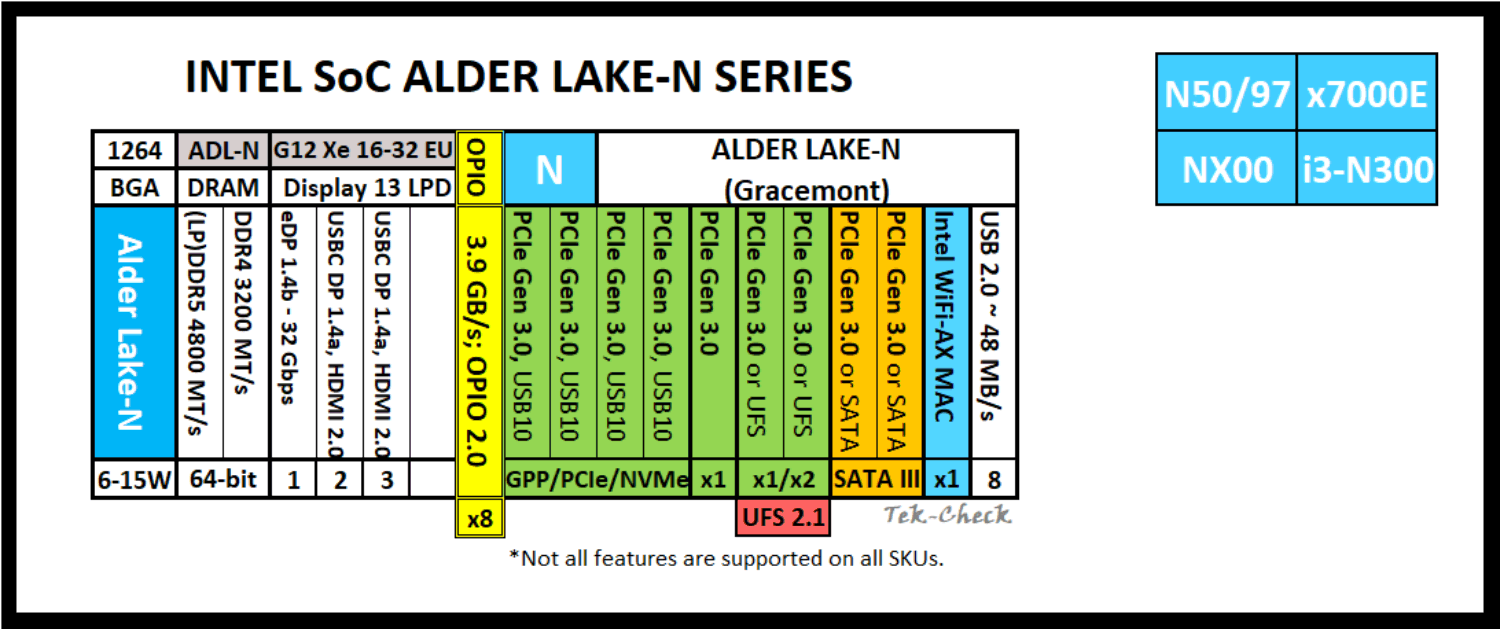

其接口接口资源如下（来源 techpowerup）：

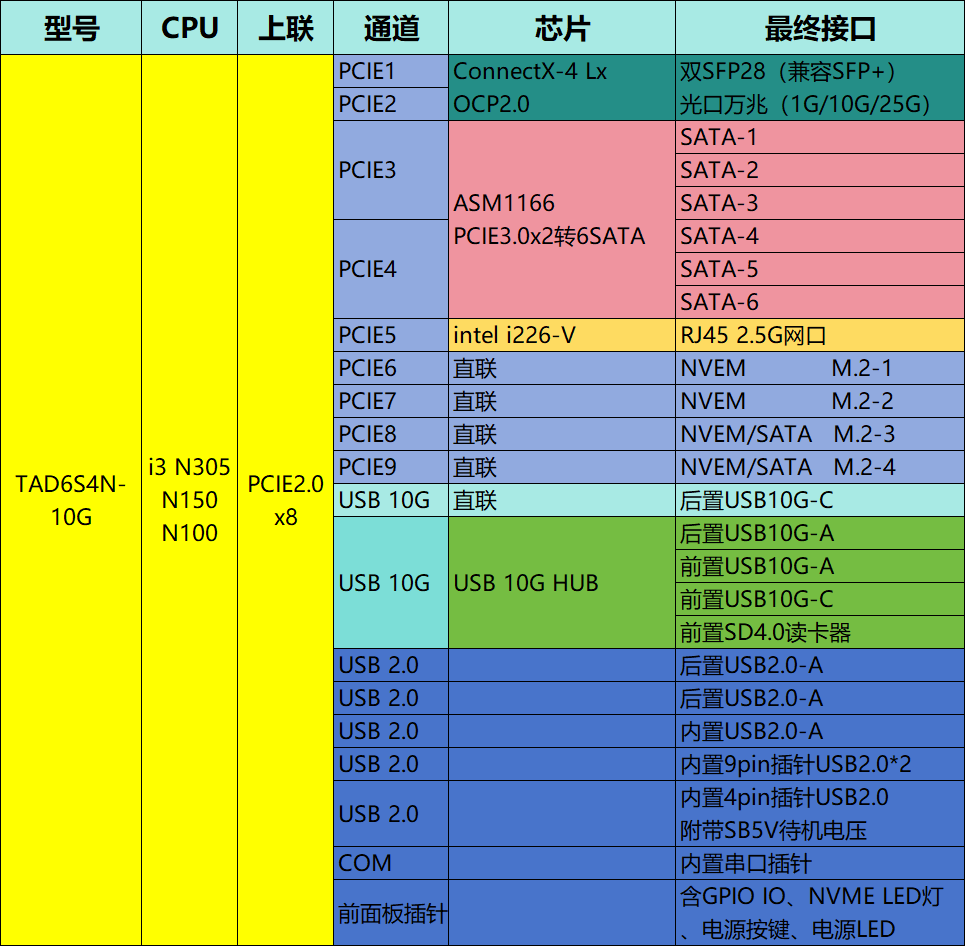

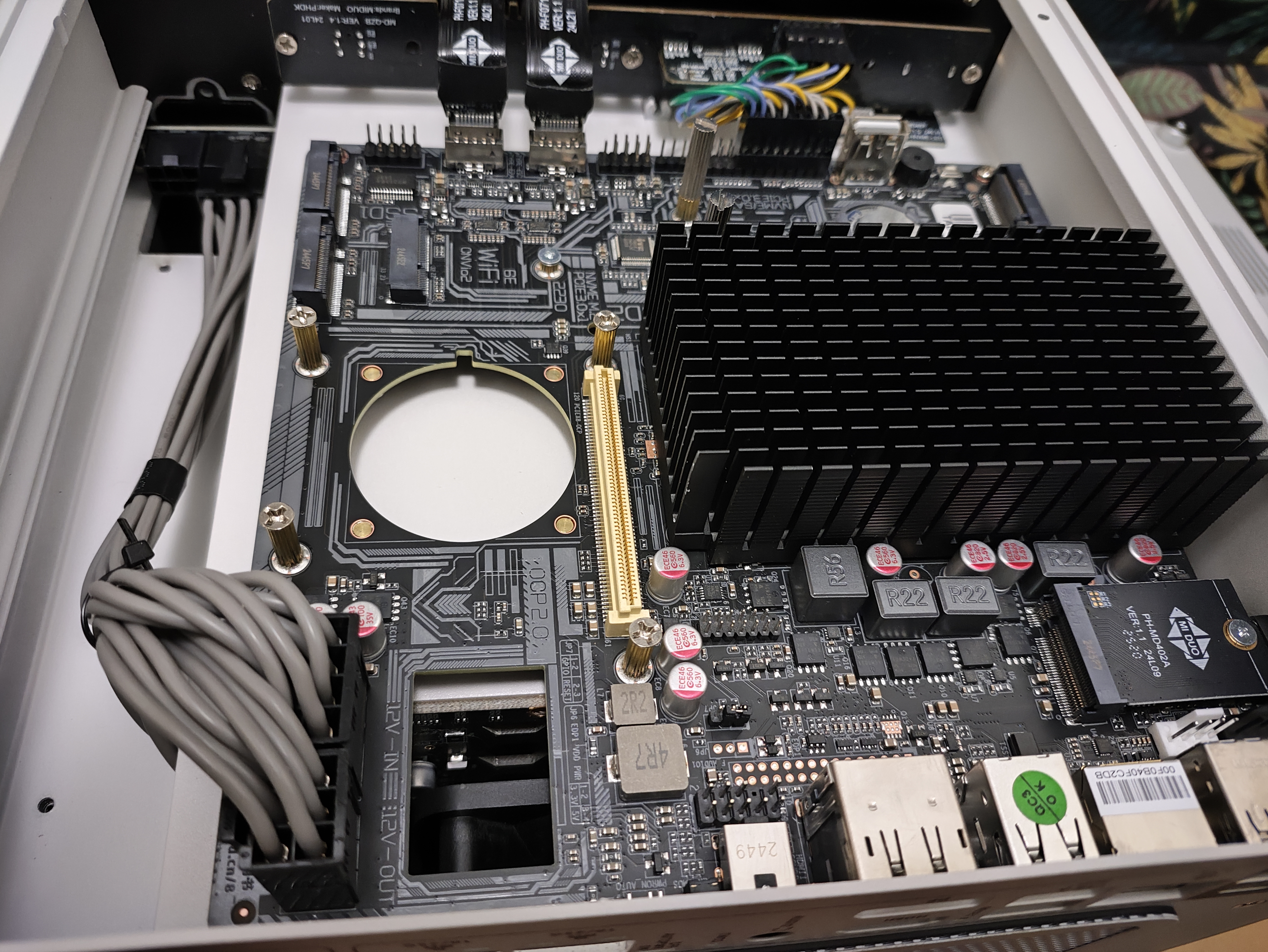

但好在tank在这里做到了为NAS群体极限分配资源

• 4个NVME M.2固态硬盘，每个分配一组PCIe 3.0 x1通道
• 6SATA/9SATA 硬盘，总共消耗PCIe 3.0 x2通道
• 两个10/25G口，总共消耗PCIe 3.0 x2通道
• 板载2.5G I226网口，消耗PCIe 3.0 x1通道

9条PCIe 3.0通道全部分配完毕，我们已知每条PCIe通道理论速度可以达到1GB/s，实际上能达到900+MB/s。

• 虽然SATA 3.0的接口速度最高能够达到600MB/s，但对于普通的机械硬盘，磁盘外圈峰值短时顺序读写能够达到接近270MB/s，远达不到接口速度。当6个SATA硬盘满速时候，最高速度能够达到270 * 6 = 1620MB/s，还算在PCIe 3.0x2通道速度能够支持的速度范围附近，所以6个SATA分配PCIe 3.0x2是很合理，且一般不会触摸到通道瓶颈的。（这点肯定是老黄的土地了，刀法精准）

• 根据已有知识，用两个PCIe 3.0接口支持两个10G口比较勉强，支撑两条25G的网口是顶不住的，这么快的速度可能CPU也顶不住。（这里确实有所舍弃）

• 每个NVME分配到一组PCIe 3.0x1的通道，每组最高能够顶住900+MB/s的速度，如果配合10G网口还是挺好的，更快的速度NVME通道就不够了。

除了PCIe之外，考虑到NAS对于显示器两个顶多了，所以这里USBC通道是直接引出为了普通USB了。

N100 VS N305参数变化

这里我拿到了的机器是N305配置的，对比N100，N305这里不论CPU和GPU都有变化，主要是下面几点：

对比项	N100	N305	其他说明
CPU核心数	4	8	都是小核心，代号 Gracemont
TDP	6W	15W	功耗很影响全核性能发挥
CPU基础频率	0.7GHz	0.8GHz	面向低功耗平台，基础频率都很低
CPU睿频频率	3.4GHz	3.8GHz	N305的睿频更高
CPU单核分数	1907	2122	数据来自cpubenchmark
CPU多核分数	5391	9696
GPU核心	24CU	32CU	UHD770：32CU
GPU频率	750MHz	1250MHz	UHD770：1550MHz
编解码单元	1组	1组	UHD770：2组
内存通道	单通道	单通道	常规家用PC都是双通道
PCIe通道	9条	9条	常规家用PC的CPU直出都是16+4

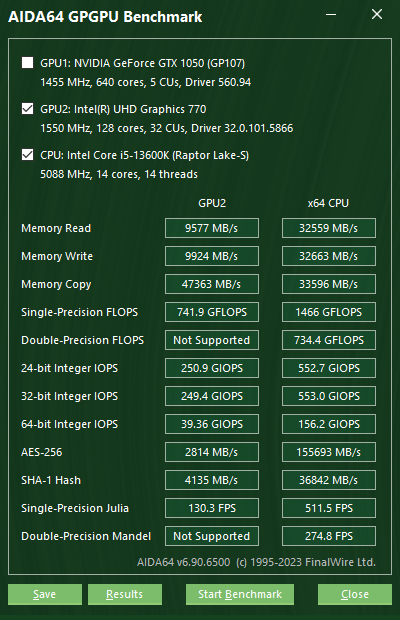

这里我们跑了一下13600K(UHD770)和N305的GPGPU测试：

• 这里的13600K将内存调回到原频率 2400MHz 双通道。

• 这里的13600K内存调到XMP的3200MHz 双通道

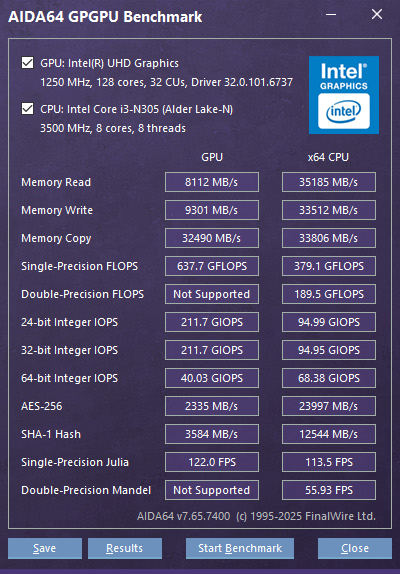

• 这里N305是DDR5 4800MHz 单通道

我们得到了下面一些结论：

• 内存读写：双通道DDR4 2400MHz的13600K和表现和单通道的N305 DDR5 4800MHz是接近的，都是35GB/s附近，符合我们对频率认真的刻板印象。
• GPGPU性能：UHD770和N305核显之间的GPGPU性能差距并未达到断档般，这是因为他们都是32CU，频率相差也不大。
• 内存频率对GPGPU性能影响：内存频率变化，不仅影响了13600K的内存带宽，同时也小幅度影响了GPGPU性能，FP32从741.9GFLOPS涨到了783.0GFLOPS。

单通道的DDR5 4800MHz的N305，内存读写也能达到33GB/s等级，已经可以划约等号我的10400平台DDR4 2400MHz双通道的水平了。所以虽然这里N100/N305只有内存单通道，总让人膈应，33GB/s的单通道速度如果能有双通道的话应该能到67GB/s附近，想必性能会更好，可惜Intel不会下放，包括这里的PCIe通道一样。虽然N100/N305的PCIe通道被Intel大砍一刀，不过在tank陈老板的鬼斧神工之下，还是在有限的空间，将这9条通道利用到了极致。

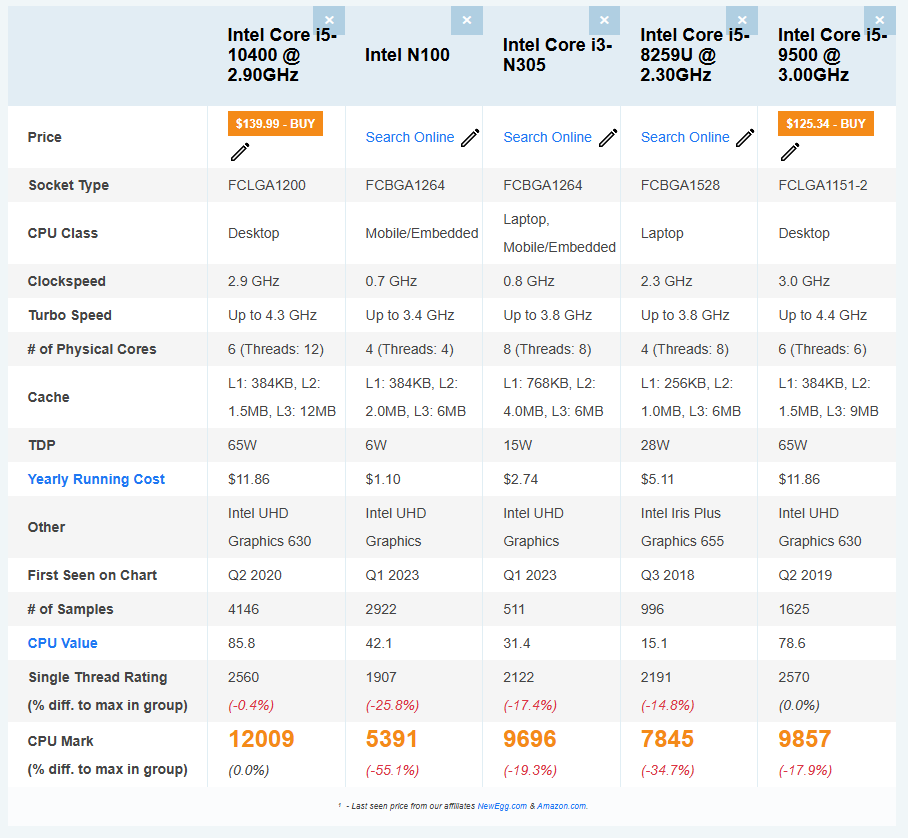

具体的对比benchmark结果可以参考：10400 VS N100 VS N305 VS 8259U VS 9500

可以看到其单核心性能比较接近I5 8259u，多核接近于I5 9500。

N100/N305在两个地方明显劣势，：

• 功耗：如果放开功耗，让他吃饱，全核CPU的性能还是可以的，所以这里TANK就干了这件事。
• 内存通道：好像对比双通道2400MHz又一样，那看起来对于低功耗平台还能接受。

综合来看N100/N305反而变为了重存储，普通功能负载型NAS最优的选择，如果还需要更强的性能就得考虑高性能X86平台了。

我想tank的这款产品正是在这样子的考虑下推出的，6机械+4M.2 的存储配置，GPU编解码够用，简直就是N100/N305利用到了极致的形态。

编解码对比

我们之前有测试过编解码文件，我们这里引用一下之前的相关数据，并在UHD770和N305之间进行对比。

其他数据和测试文件详见：编解码能力记录

我们得到了下面数据：

芯片型号	Taylor Swift	三星HDR	蔡依林	地球上	Meridian	得分(每项20%)	价格
5650G vega7(jim佬驱动)	179	99(HDR异常)	三秒一卡	32	ERROR	68	未知
Tesla P4	167	105	34	37	ERROR	68.6	350
UHD630	206	116	71	47	ERROR	88	350
N305（4800MHz单通）	186	196	90	73	78	124.6	未知
UHD730	212	175	93	82	51	122.6	130(12400-12400F)
UHD770	261	180	117	99	84	148.2	240(13600K-13600KF)
RTX3050	271	226	122	121	103	168.6	1200
DG1	290	293	135	122	93	186.6	240
RTX4060	349	267	145	150	124	207	2000
A380	353	260	165	170	123	214.2	550

这其中对于4K视频Taylor Swift的H.264解码性能表现是尤为奇怪的，对比UHD630其他视频表现都有非常大的提升，甚至AV1的解码表现比UHD730更强，但这个4K视频的表现出现意料之外的信息，这个原因很大可能和下面因素有关系：

1. 内存延迟或带宽
2. 编解码模块的设计（某些pipeline会触发内部瓶颈？）
3. UHD770和G12 Xe设计还是有不同。

皮蛋熊这里还测试过，如果编码设置为HEVC的情况下，Taylor Swift测试视频(H264)的瓶颈会更加明显，不过其编解码性能对于普通家庭NAS用户来说已经足够了。

网络性能

对于网络性能，皮蛋熊这里没双10/25G的环境，所以就不进行测试了，不过这里tank网站上有过测试数据，这里就引用一下：

• 黑群晖网络读写性能 (1.09GB/s)
• 万兆口极限测试 (1.5-1.54GB/s)
• 万兆交换机测试
• 标配万兆网卡稳定性 (打流24小时，平均1.01GB/s，最低730MB/s，最高1.1GB/s)

tips：

• 对于ESXi下网卡SR-IOV功能不正常，可以尝试升级一下固件看看，具体可以参考：MCX4421A CX4网卡固件升级教程 注意：固件升级有风险，请清楚该行为存在风险！
• windows server 2022 安装Intel i226-V网卡驱动

功耗

注意：这里所有的功耗均来自于计量插座的读数，非任何软件读数。

实验环境：TANK TAD6S4N10G N305版本

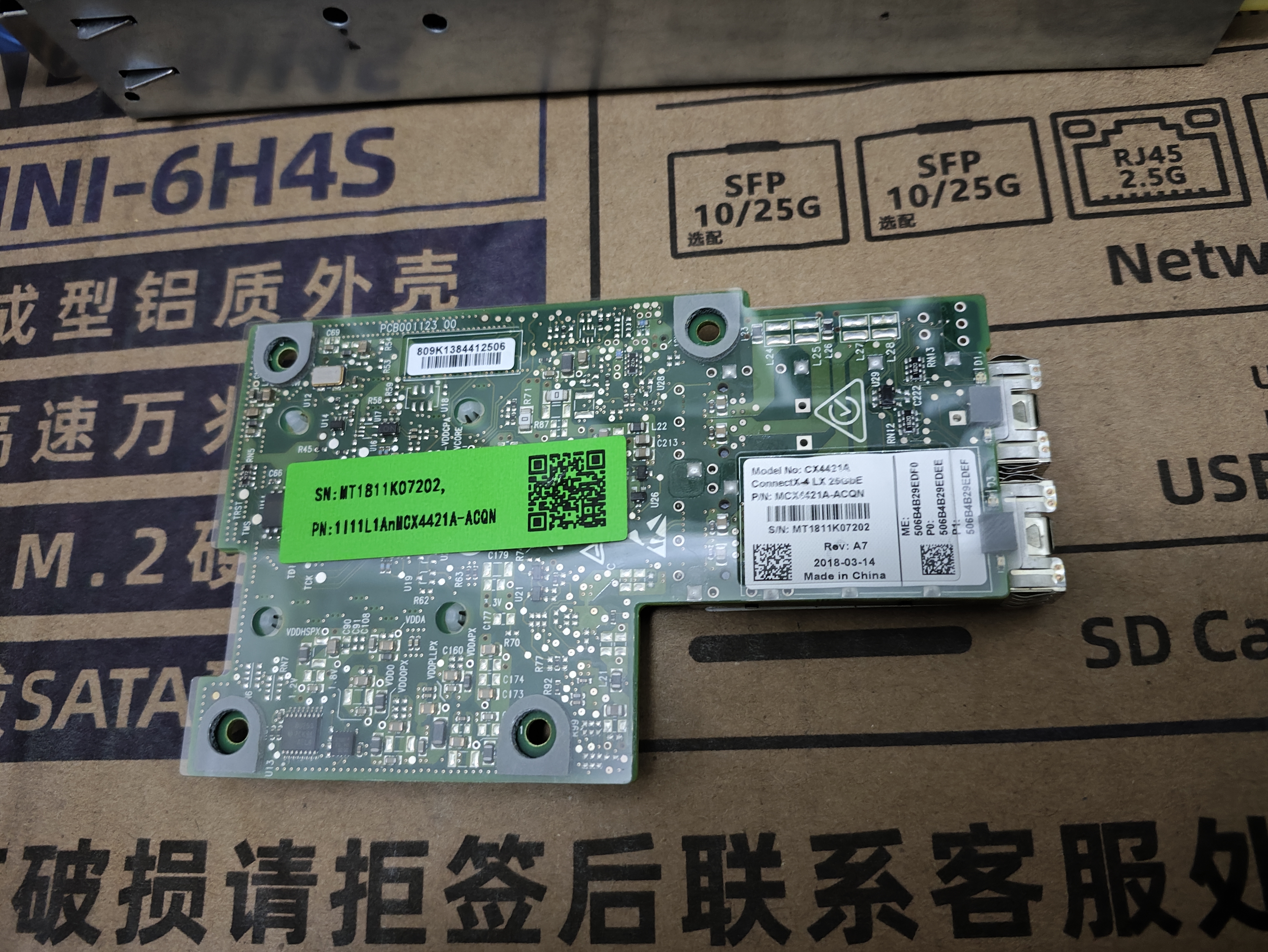

• 拔掉了CX4421A万兆网卡（因为我没有万兆环境，也没有办法测试更多的负载数据）
• 插入了两个8T的机械硬盘（一个西数，一个东芝）
• 一个闪迪豆(USB2.0)

待机功耗

在正常实验环境下（windows 10 LTSC静止）待机功耗：

• 28W附近。

这里还有一些我们之前忽视了的一些功耗，正所谓有得必有失，虽然电源是真正的企业级，更多的用料也带来了更好的电源转换效率和可靠性，却不可避免的待机功耗有所增加。

我们单独测试了一下空载功耗：

• 不接入设备的情况下，纯电源空载功耗为3.2W。
• 接入设备后，设备不开机，空载功耗将增加到6.5W。

编解码功耗

在上述实验环境下编解码功耗：测试视频蔡依林8K HEVC 60FPS 74Mbps

• N305：转码帧率在76FPS
• UHD770（12500T） ：配合DDR4 3200MHz双通道内存转码大概在117FPS

功耗：

• N305：40W±1W（待机在28W），这里增加了12W左右。

散热

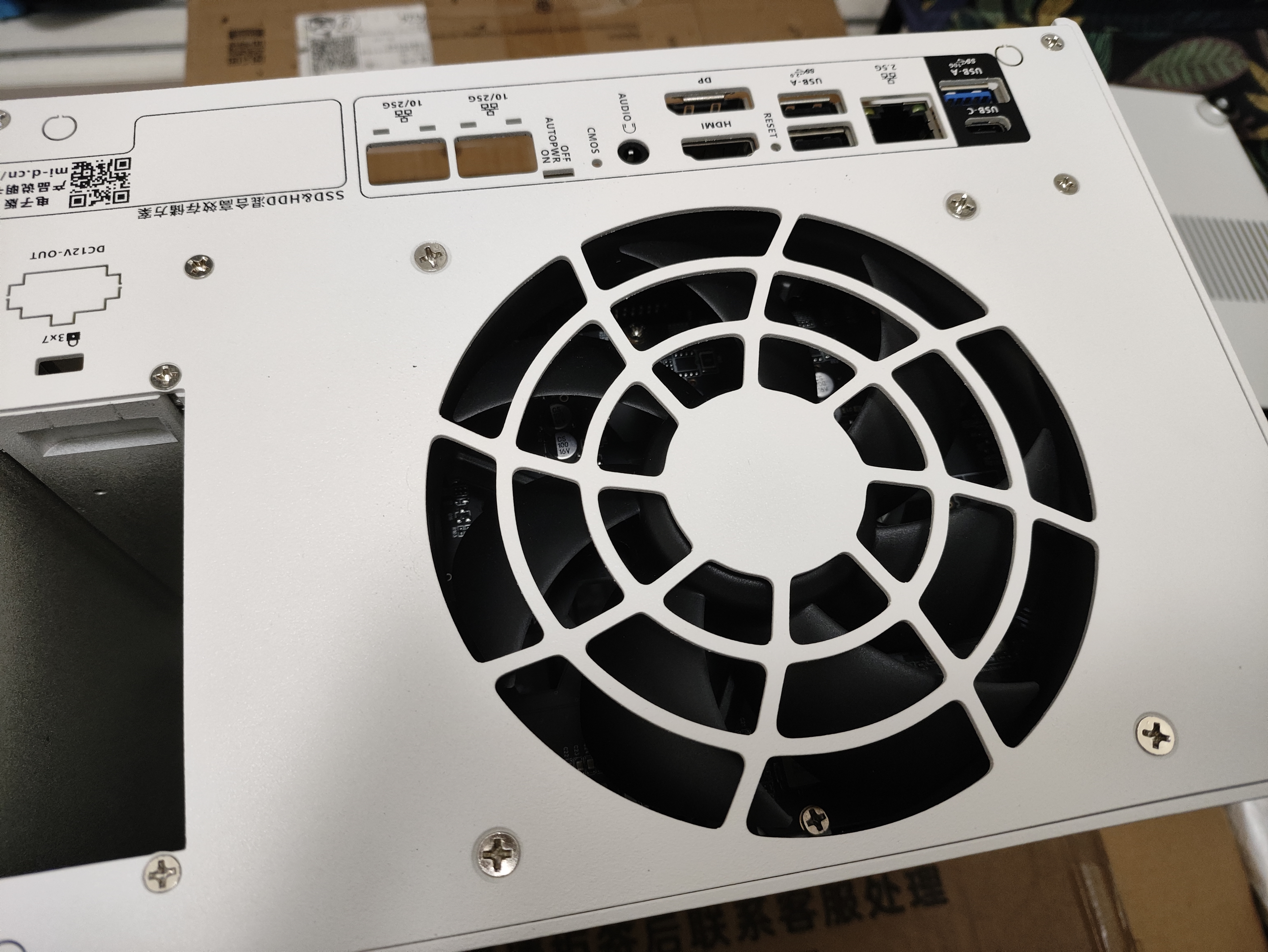

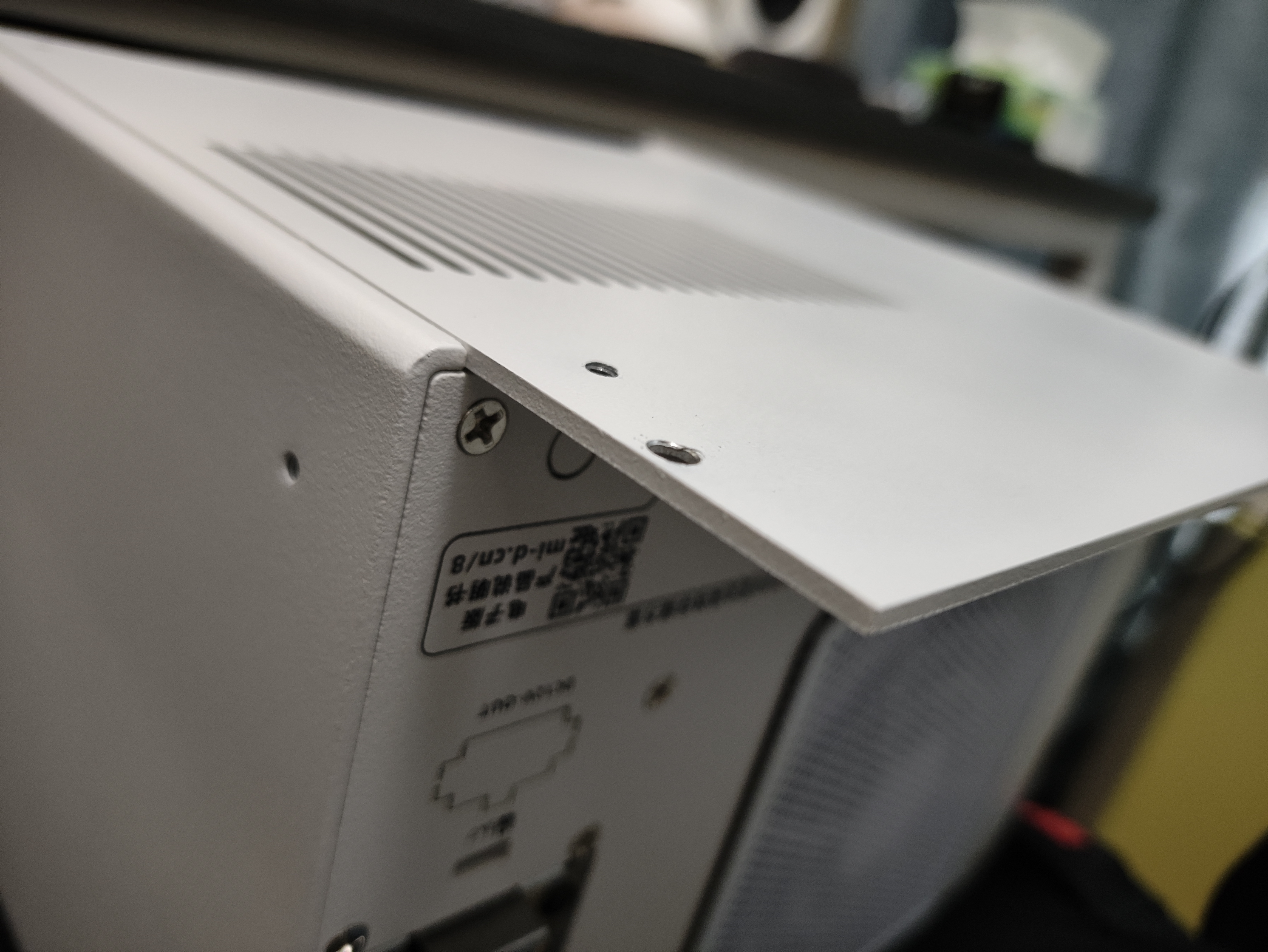

机器的CPU本身是被动散热的，但他这里居然是有一定风压的，底盖关上后，背部的风扇吹的风会从CPU正上方的出风口出去，变相CPU有点风道了。对于这里的烤鸡温度，我想后续会继续添加内容的，这部分我还没做详细测试。

玩机折腾

在tank和很多网友的集中测试下，有很多的配件兼容性、性能测试报告可见: TAD6S4N兼容性、性能测试报告

根据目前的网友反馈来看，大部分配件的兼容性都是很不错的。但不怕一万就怕万一碰巧中奖，所以还是建议抄上面的作业更好。

系统安装

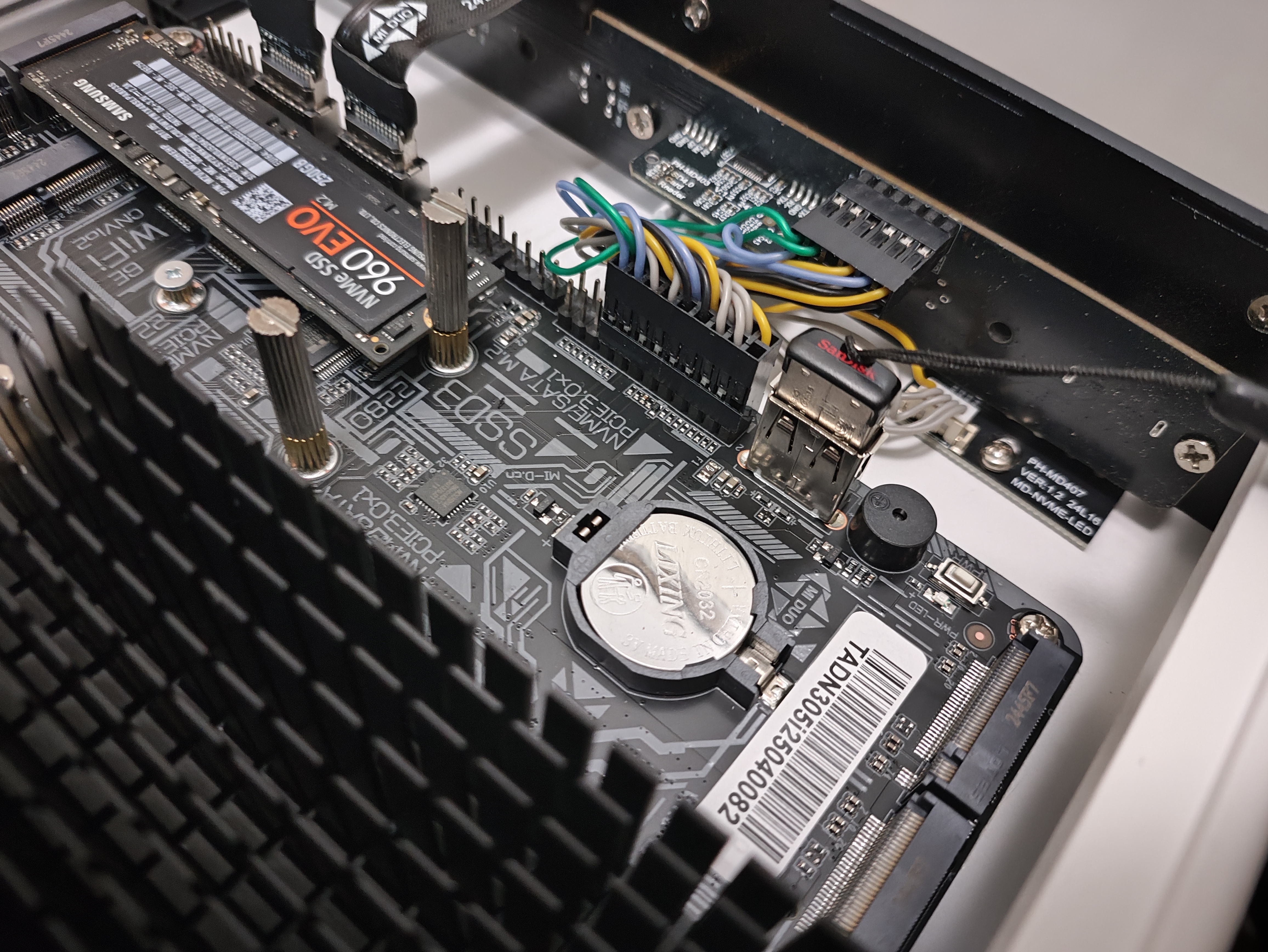

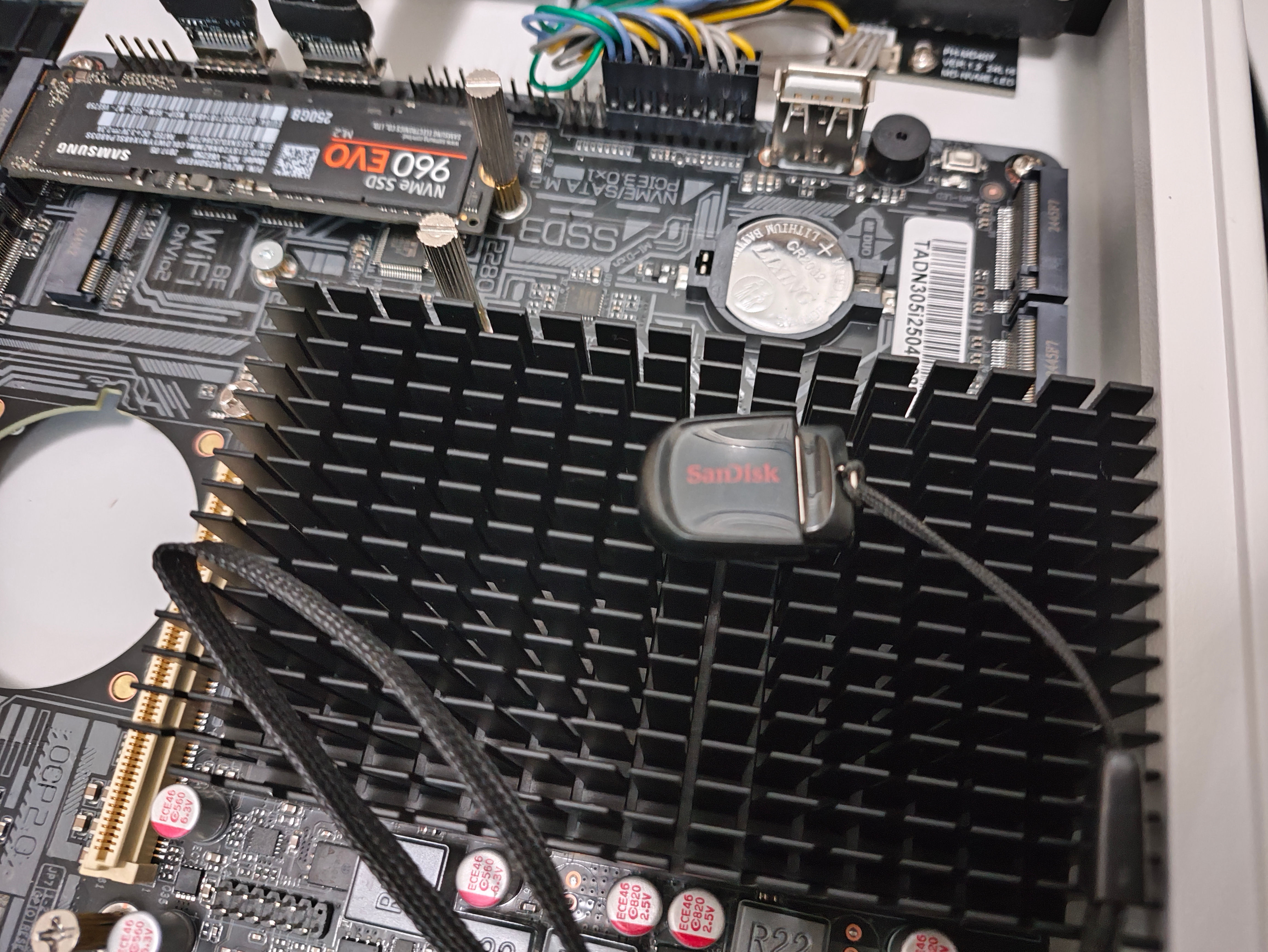

主板上集成了一个USB插口，非常适合拿来当群晖或者UNRAID引导盘，这里我用的是闪迪小豆子做测试。

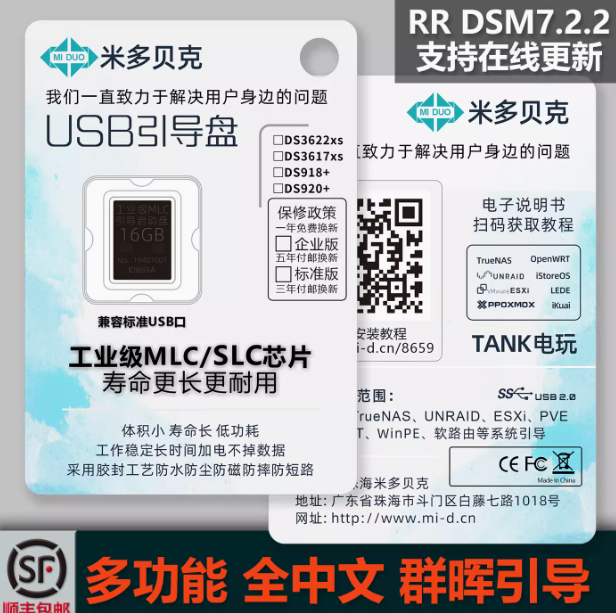

不过这优盘实测速度感人，patch一个zImage都老费时了，不怕慢的可以试试用这个（系统系统时间会长很多），怕慢的可以考虑一下tank家的另外的方案。新版黑群晖DSM7.2.1 7.2.2 ESXi PVE UNRAID NAS 蜗牛 引导U盘，看起来像个SD卡，实际是一个超小U盘。

其他

由于NAS的特殊性，这里有几点建议：

1. 配备UPS： 减少因市电问题导致的突然掉电，影响磁盘数据和磁盘寿命。
2. 放置环境： 新到手的机器采用了喷漆工艺，且考虑硬盘的噪音，请不要放到卧室等人常在的区域，建议防止在一个通风干燥且灰尘少的环境中。
3. 托架强度：为了让硬盘指示灯更好观察，新机器的硬盘架改为了透明PC材料，强度所有减少，使用时候注意不要大力出奇迹，不然tank估计会哭给你看。
